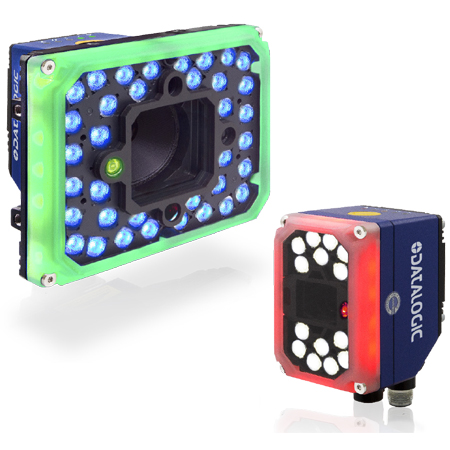

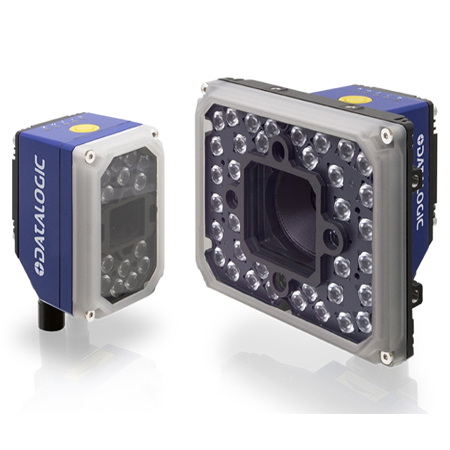

? ? ? ? 基于Matrix 320圖像的條碼閱讀器專為“增強可追溯性”應用設計，可為最終用戶和機器制造商帶來利好。Matrix 320出色地解決了內部物流、分銷、3PL、零售物流和車間中的可追溯性應用。

? ? ? ? Matrix 320配備優異的2MP傳感器（1920×1080像素和16：9尺寸規格），可提供完整的解決方案和良好性能，以最高性?xún)r(jià)比實現更高的效率，在水平軸上實現可與3MP讀碼器媲美的超大視野（FOV）。

? ? ? ? Matrix 320具有強大的智能可配置照明功能，對于標簽和高分辨率DPM有出色的讀取性能，提供3種顏色選項，能夠解決極具挑戰性的可追溯性應用。由于Matrix 320擁有快速反應性和出色的景深（DOF），通過免提操作即可提供更高的性能，提升了內部物流和物流部門的效率。Matrix 320采用模塊化設計，減少了型號數量，并搭配一整套鏡頭、照明、濾鏡和配件作為補充，從而提供市場中最高的應用靈活性。

? ? ? ?嵌入式電子對焦，極大減少安裝時間，并能輕松重新配置，提高了生產靈活性，契合工業4.0的要求。Matrix 320配備改進的集成式瞄準系統、X-Press按鈕HMI和DL.CODE軟件,具有安裝非常簡單和簡單直觀的自動學習/自動設置功能。

? ? ? ?全面的工業連接性、整體緊湊性、旋轉式連接器和高級工業等級，讓Matrix 320可輕松安裝到各種工業環境中?？膳渲玫男滦?60°多色讀取反饋和“綠點/紅點”技術，提供出色的視覺反饋。此外，全新的Web界面通過配備新一代FTP圖像保存功能的一整套診斷程序監測閱讀器，從而簡化了性能分析。

? ? ? ?Matrix 320 2MP型號對當前Matrix 120和Matrix 220系列產品形成了補充，又一次在固定式工業掃描器領域確立了Datalogic得利捷的領導地位。

datalogic得利捷Matrix 320固定式工業掃描器特點：

? 創新的2MP傳感器（1920×1080像素，16：9尺寸）表現出色

? 景深（DOF）和水平視場（FOV H ）

? 可配置的智能照明解決方案，提供兩種型號光源的3種顏色選擇

? 電子對焦

? 蓋和濾波器配件，便于進行庫存管理

? 新一代FTP圖像保存

? 全面的工業連接

? 可配置的新型360°多色視覺反饋

? 高級工業防護

datalogic得利捷Matrix 320固定式工業掃描器參數：

14 LED照明器型號 36 LED照明器型號

傳感器 圖像分辨率2.0 Mpixel（1920 x 1080）16：9尺寸-1/3'CMOS全局快門

幀速率 60幀/秒

讀取范圍

最?。?5 mm

最大：1000 mm

最小：70 mm

最大：1500 mm

光學模型（視角） 液態鏡頭9mm（34°），液態鏡頭16mm（20°）

光學對焦控制 電子對焦控制

照明

內部照明器顏色：藍、紅、白燈

內部照明器功率：大功率14個LED，超大功率36個LED

可讀符號

一維代碼：所有標準的一維碼

二維碼：Data Matrix、QR code、Micro QR、MAXICODE、Aztec、Dot code

Postal Codes: Australia Post、Royal Mail、 Kix code、Japan Post、PLANET、POSTNET (+BB)、Intelligent Mail、Swedish Post等

代碼質量指標

1D CQ 標準：ISO / IEC 15416

2D CQ 標準：ISO / IEC 16022/18004、ISO / IEC 29158（AIM-DPM）、ISO / IEC 15415

電源 24 VDC ± 10%

最大功耗 0.42 A，最大10 W 0.62 A，最大15 W

防護等級EN60529 IP65和IP67

工作溫度 -0至45°C（32至113°F）

儲存溫度 -20至70°C（-4至158°F）

外殼材料 鋁殼和塑料防護窗蓋

尺寸

高108,7x寬54x長55,5毫米（4.3 x 2.1 x 2.2英寸）連接器，0°

高88x寬54x長75.6毫米（4.3 x 2.1 x 2.2英寸）連接器，90°

高115,5x寬126x長70,3 mm（4.6 x 4.9 x 2.8英寸）連接器，0°

高101x寬126x長90,7 mm（4.6 x 4.9 x 2.8英寸）連接器，90

重量 380克（13.4盎司）

耐硫氣體 適用于所有符合ISO EN 60068-2-43的型號

靜電放電安全性 是，將作為前蓋配件提供

YAG激光保護 是，作為濾波器配件提供（與ESD蓋兼容）

柔性電纜 是，作為配件提供

極化濾波器 偏光鏡蓋配件

嵌入式通信接口

- 以太網10/100/1000 Mbit / s：TCP / IP、UDP、FTP和現場總線PROFINET IO、以太網IP、Modbus TCP

- 串口RS-232 / RS-422FD高達115.2 Kbit / s +輔助串口RS-232高達115.2 Kbit/s

- OPC UA

閱讀器聯網 Datalogic ID-NET?

連接模式 直通，主/從，以太網點對點

數字輸入

2個光電耦合輸入，無極性

最大電壓30 VDC

最大輸入電流10 mA

數字輸出

3個輸出：可配置的NPN、PNP和PP短路保護

VOUT (ILOAD = 0 mA)最大24 Vdc

VOUT (ILOAD = 100 mA)最大3 Vdc

ILOAD 最大100mA

使用CBX接線盒，前2個輸出經過光耦合

瞄準系統 激光交叉紅色投影瞄準

用戶界面

可配置的360°多色視覺反饋

綠點和紅點LED

X-PRESS?人機界面

蜂鳴器、X-PRESS?按鈕、7個LED（狀態、通信、觸發器、良好讀取、就緒、開機、網絡）

網絡監控界面

裝置編程

DL.CODE? Windows軟件（通過以太網或串行接口編程），帶Javascript輸出格式化程序

串行主機模式編程

X-PRESS?人機界面

保修 2年工廠保修

datalogic得利捷Matrix 320固定式工業掃描器應用：

制造業

汽車、食品飲料、制藥、電子、一般制造業

? 直接部件打標閱讀

? 零部件可追溯性

? 在制品的追溯（自動）

? 印刷和應用

? 外包裝可追溯性

? 裝車可追溯性

制造、運輸和物流、零售

內部物流自動化、自動化倉庫、配送中心

? 入庫、托盤揀選（叉車）

? 印刷和應用驗證（重新貼標）

? 卸垛、零件可追溯性

? 訂單履行（自動、手動）

? 堆垛（自動、手動），網箱準備

? 托盤可追溯性、托盤打包

? 出庫檢索（叉車）

? 逆向物流

datalogic得利捷Matrix 320固定式工業掃描器資料：

Matrix 320 _ Chinese.pdf
