一、鋰電池行業概況
1. 鋰電池根據需求主要分為動力電池、消費電池和儲能電池，其中動力電池產能高達 70.8%，消費電池占 22.2%。

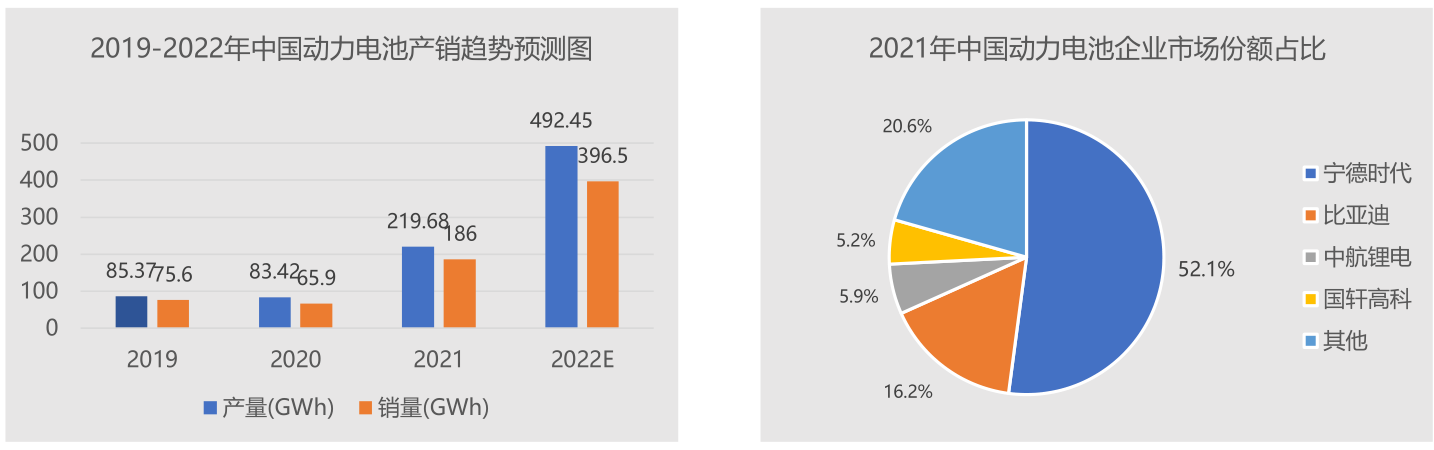

2. 在政策的推動下，我國鋰電池產業規模迅猛增長，2020年，我國鋰電池產能規模約占全球的 62%。隨著新能源汽車市場化程度提升，動力電池產銷兩旺，鋰電龍頭企業紛紛投資建廠提升產能。
3. 動力電池市場高度集中，龍頭效應顯著。數據顯示， 2021年，我國動力鋰電池排前3家企業裝車量占整體的74.2%，前5家企業的裝車量占整體的83.4%，前10家動力電池企業動力電池裝車量達到了整體的92.2%。
數據來源：中國汽車動力電池產業創新聯盟、中商產業研究院整理
動力電池工藝流程及讀碼需求

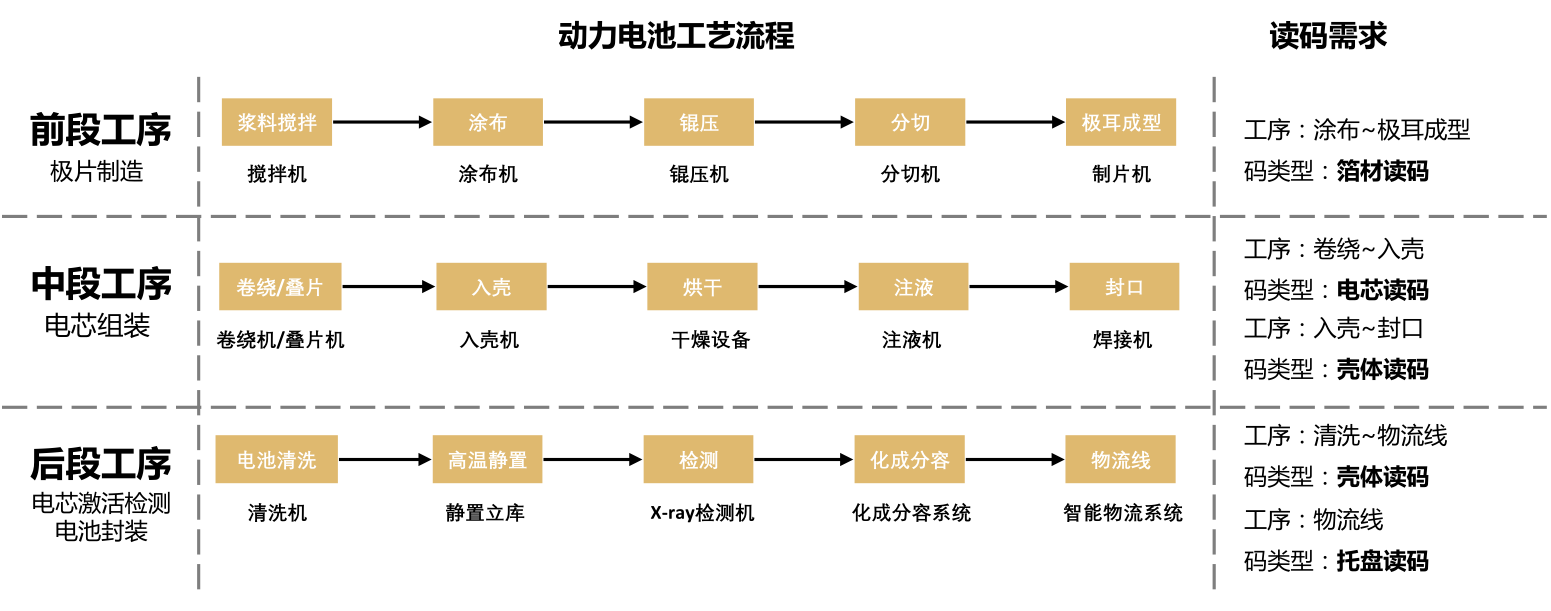

1、按照鋰電池生產工藝，分為極片制造（前段工序）、電芯組裝（中段工序）、電芯激活檢測和電池封裝（后段工序）。
2、鋰電池這類安全性能要求嚴格的產品，不僅僅依靠研發，制造過程舉足輕重，生產過程中的每一個步驟、每一道工藝，都決定了鋰電池的產品品質，因此需要準確獲取條碼信息，保證鋰電池品質的可追溯性。
動力電池行業主要需求與挑戰

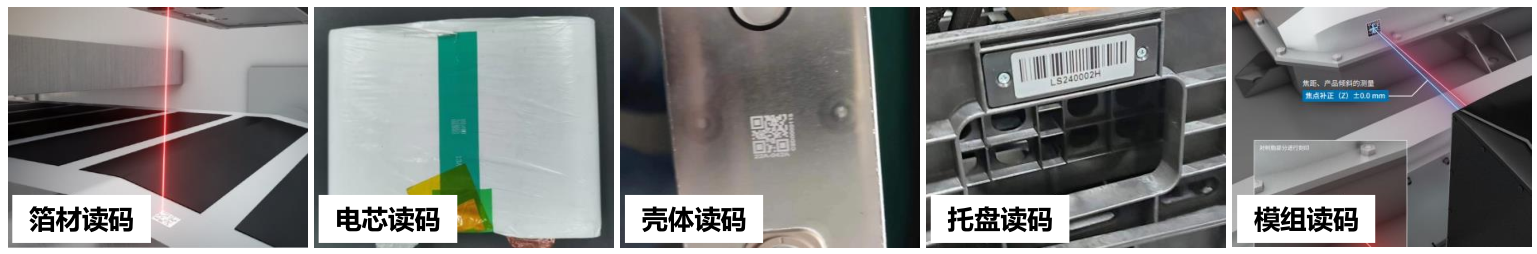

讀碼需求：根據不同工藝段的讀碼對象，主要分為箔材讀碼、電芯讀碼、殼體讀碼、托盤讀碼、模組讀碼等讀碼需求。
難點與挑戰：
小靜區干擾、多底色讀碼、圓柱電池曲面碼、高速動態讀碼、大視野讀碼
二、讀碼產品方案
難點及解決方案

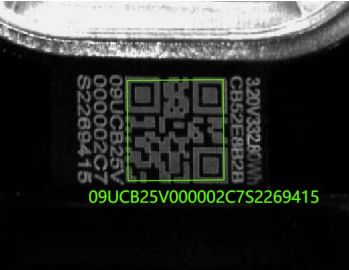

難點： 小靜區干擾 條碼四周有文本或其他標 記，造成小靜區干擾
| 解決方案： 針對小靜區干擾進 行了鋰電行業專項優化，專項 算法庫可以適應小靜區干擾難點，經測試能滿足客戶需求
|

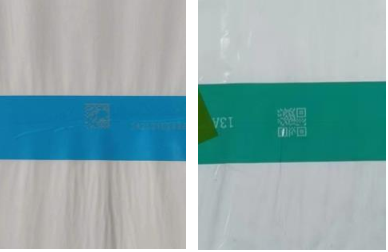

多底色讀碼（藍/綠） 用于固定電芯的密封膠帶有 不同顏色，塑料材質易反光
| 解決方案 可選不同顏色光源提升對比 度，偏振鏡頭罩消除反光，保證穩定的成像效果
|

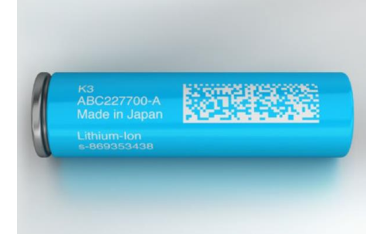

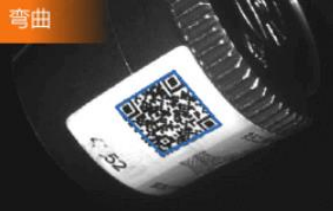

圓柱電池曲面碼 圓柱電池的圓弧面導致二維 碼畸變且容易反光。
| 解決方案 方案層面，通過偏振配件消除 曲面反光； 算法層面，具備較強的畸變讀 碼能力。
|

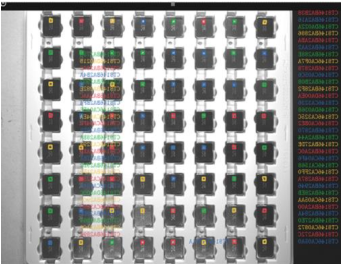

大視野讀碼 人工上料工位采用手持巴槍方式逐個掃碼，或者出入庫時機械臂攜帶讀碼器挨個移動觸發讀碼，工作效率低。
| 解決方案 20MP分辨率，覆蓋超高精度和超大的視野范圍，單圖多碼讀取，依然保持超高的讀碼效果，效率提升60%。
|
三、鋰電讀碼案例

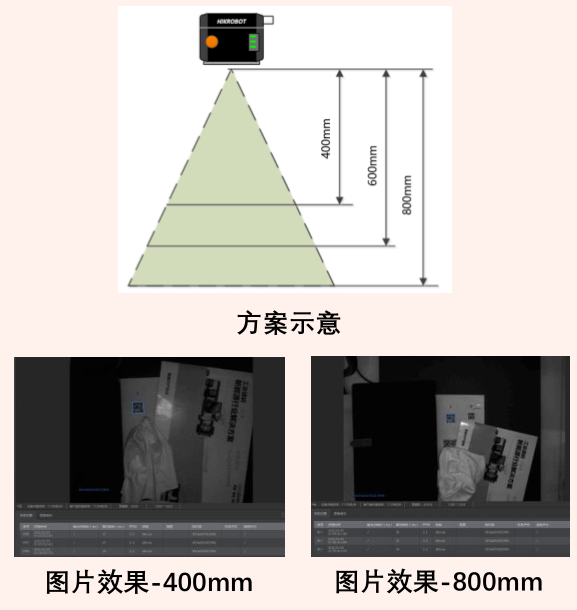

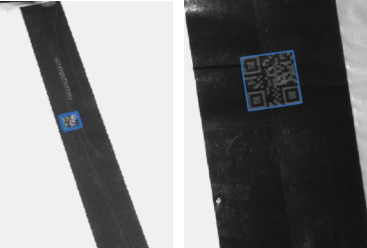

前段及卷繞工序卷筒QR碼
項目情況： 應用需求：前段（包含涂布、錕壓、模切等）及卷繞工序的電池正負極片以及隔膜都是卷繞在卷筒上進行搬運，原先需要人工手動創建人物來上下料，生產效率低；現計劃增加卷筒掃碼功能，識別卷筒上印刷二維碼，通過與MES系統聯動實現自動上下料。 打碼工藝：紙質標簽采用噴墨打印方式。 應用難點：要求讀碼率99.99%，讀碼景深滿足400-800mm。 應用方案： 產品型號： IVY-8040M系列 應用效果：二維碼穩定識別，讀碼率達到99.99%以上 應用亮點：高識別率、高性價比、體積小巧、大景深讀碼 |
|

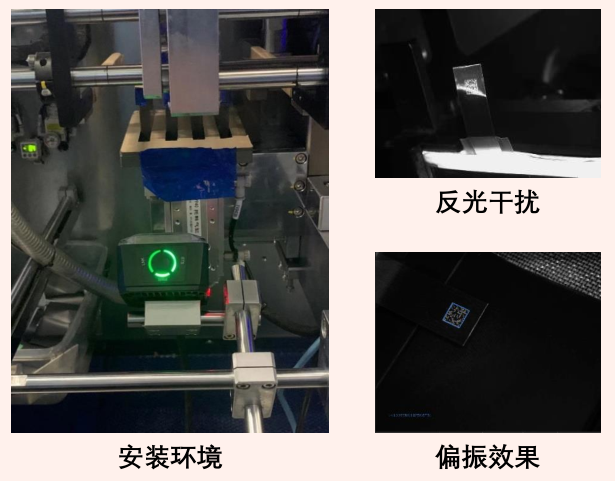

方形電池焊接工序藍膜DM碼
項目情況： 應用需求：該工位是方形電池在前段工序的超聲波焊接工位，主要功能是完成電芯極耳與連接片保護片的焊接，在進行焊接操作前需要分別讀取兩塊電芯藍膜上DM碼。靜態讀碼，視野、安裝空間無特殊要求。 打碼工藝：藍膜為塑料材質，采用激光打碼方式。 應用難點：要求讀碼率99.99%，塑料材質容易反光。 應用方案： 產品選型：IVY-7500PM工業級讀碼器 應用效果：二維碼穩定識別，讀碼率達到99.99%以上 應用亮點：偏振配件、高識別率、自動對焦 |
|

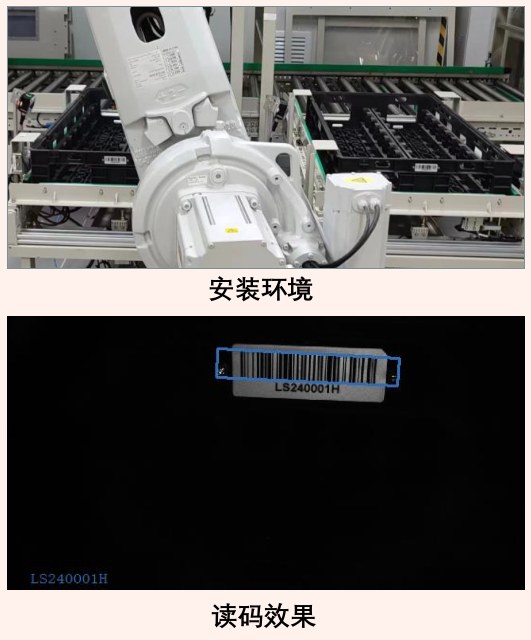

鋰電池物流線托盤標簽碼
項目情況： 應用需求：智能物流系統是各個系統之間的連接紐帶，保障整個生產系統的高效運轉，托盤上的條碼信息用來實現電池的跟蹤、管理、狀態等信息。靜態讀碼，視野、安裝空間無特殊要求。 打碼工藝：標簽紙采用噴墨打印方式。 應用難點：要求讀碼率99.99%，重復使用易臟污磨損、對比度 低。 應用方案： 產品選型：IVY-7500PM； 應用效果：二維碼穩定識別，讀碼率達到99.99%以上 應用亮點：高識別率、低對比度、臟污磨損 |
|

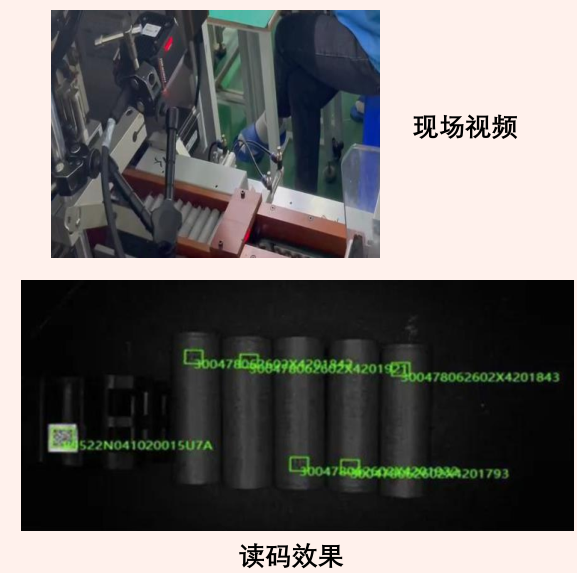

圓柱電池DPM碼讀取
項目情況： 應用需求：圓柱電池生產成形后進行包裝封盒，對每個電池上的DM二維碼進行讀??；現場需要通過滾筒帶動電池旋轉讀取鐳射二維碼。 打碼工藝：表面覆膜為塑料材質，采用激光打碼方式。 應用難點：二維碼在電池上存在彎曲，滾筒轉速快，對比度低。 應用方案： 產品選型：IVY-8040M； 應用效果：二維碼穩定識別，讀碼率達到99.9%以上 應用亮點：動態讀碼、光源可選、低對比度、碼形畸變 |
|

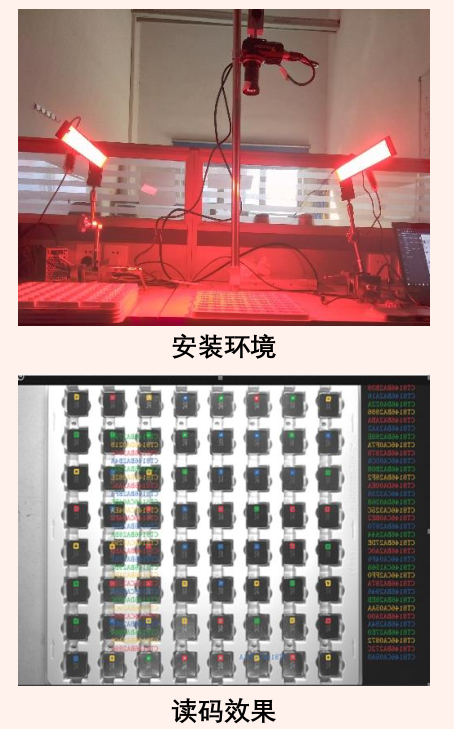

消費電池成品入庫工序讀碼
項目情況： 應用需求：成品電池鐳雕二維碼后，整托一次性掃碼入庫；為方便產品追溯，要求一次性讀取64個二維碼，相機位置固定，固定符合視野大小的托盤放置區，人工上料，手動觸發讀取64個碼。 應用難點：幾十個碼同時讀取，存在環境光干擾。 應用方案： 產品選型： IVY-7500M工業級固定式智能掃碼器； 應用效果：二維碼穩定識別，讀碼率達99.9%以上 應用亮點：高分辨率、大視野、多碼讀取、C口鏡頭 |
|

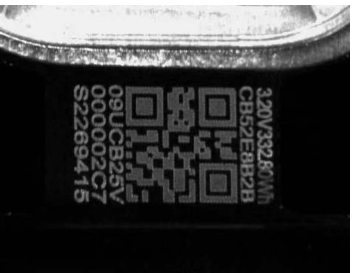

軟包電池極耳碼讀取
項目情況： 應用需求：頂側封工序是軟包鋰離子電芯的第一道封裝工序。頂側封實際包含了兩個工序，頂封與側封。識別極耳上的二維碼，讀碼率要求99.9%以上，解碼時間要求200ms以內。 應用難點：安裝空間狹小，產品存在反光，極耳存在一定的翹邊，對讀碼率有一定的影響。 應用方案： 產品選型： IVY-7500PM 工業級固定式智能讀碼器； 應用效果：二維碼穩定識別，讀碼率達到99.96%以上 應用亮點：體積小巧，偏振配件，高識別率 |
|
