一、案例背景
（1） 項目需求
1.讀碼速度需求
? 一次讀取8張芯片碼，同時進行排序輸出
? 單次讀取耗時控制在500ms以內
2. 芯片兼容性需求
? 芯片在放入讀碼托盤前會加入甘油浸泡，要兼容不同浸泡程度的芯片
（2） 項目痛點
該項目應用于時空一體機芯片多條碼讀取，芯片干擾因素多，一般性的讀碼器無法滿足多條碼讀取需求，漏讀率較高，參數調整頻繁，無法滿足設備節拍。
二、方案描述

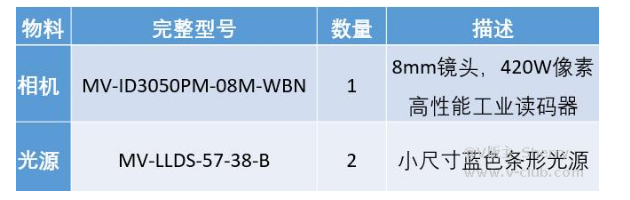

（1）配單表
?？礛V-ID3050PM-08M-WBN /光源mv-LLDS-57-38-B 海康ID3000系列緊湊型固定式工業讀碼器

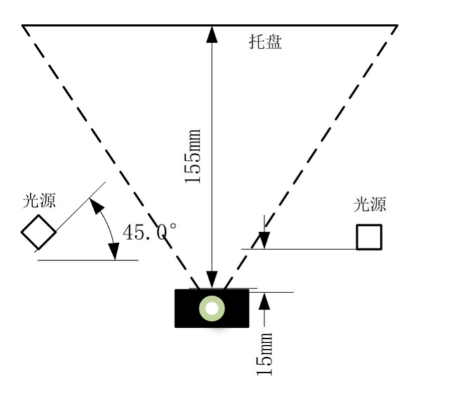

（2）方案示意圖
（3）方案思路
?讀碼器架設在155mm距離位置，保證視野長邊與托盤平行。
?兩側藍色條光架設在讀碼器長邊兩側，距離托盤70mm。
?機械手夾取托盤移動至載具上，設備系統發送TCP指令觸發讀碼器開始解碼。

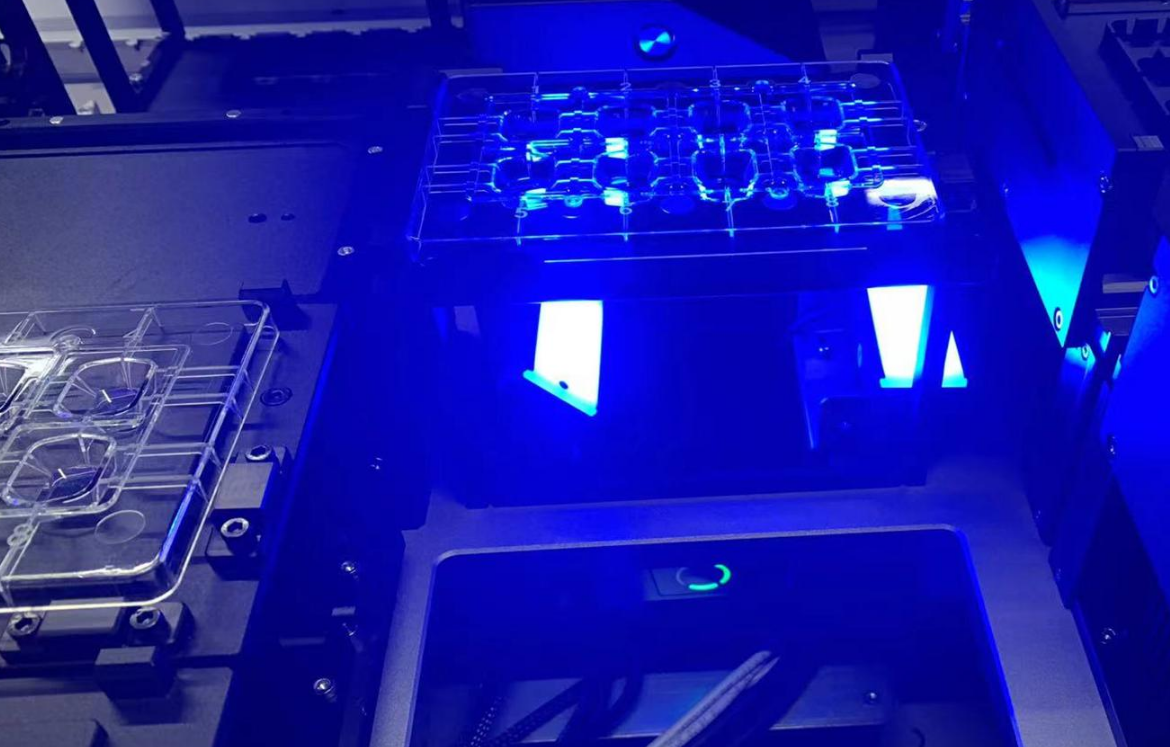

實際架設示意圖
（4）方案描述
項目難點1：
項目應用于時空一體機芯片多條碼讀取，一般性的讀碼器無法滿足多條碼讀取需求，漏讀率較高。
解決方案：
采用多幀讀取方式，優化運行節拍，取代之前分兩次讀取方案，采用一次讀取方式，增加解碼穩定性，降低漏讀概率。
項目難點2：
芯片在放入讀碼托盤前會加入甘油浸泡，需要兼容不同浸泡程度的芯片。
解決方案：
兩側光源采用不同架設角度，并配置全偏鏡頭罩，避免芯片反光影響，對于不同浸泡程度的芯片碼成像效果較好，讀取率高。

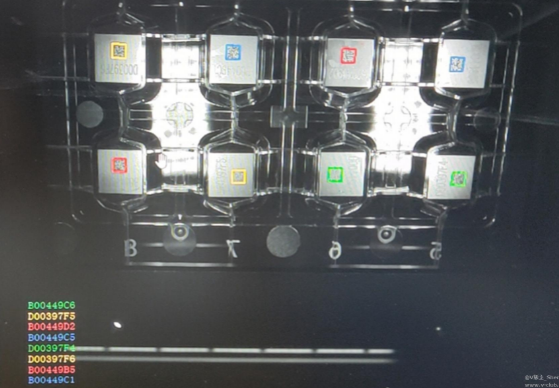

實際觸發讀取效果圖:
三、項目優勢
● 此方案有效解決了芯片干擾因素對讀碼的影響。
● 此方案通過多幀讀取方式，增加解碼穩定性，降低漏讀概率，試產讀碼率提升至99.9%。
● 采用左右兩側外置光源，打光均勻，芯片碼成像良好，讀取率高。
● 此方案自帶圖像輪詢功能，兼容性強。
● 此方案簡易的架設方式，便于產線生產安裝。
