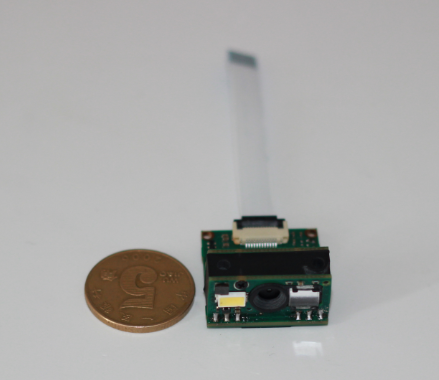

當前位置: 首頁 > 核心產品 > 自主產品 > 艾韋迅IVYSUN掃描模塊 > 二維影像式掃描模塊 > 二維碼掃描引擎支持掃描手機屏幕二維碼,微信支付碼,支付寶二維碼

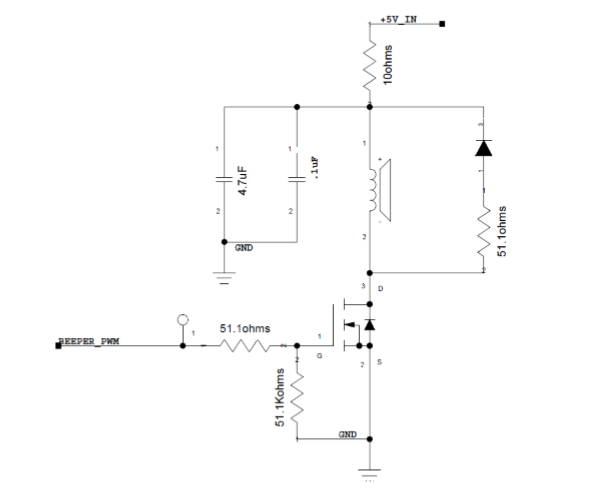

這在主機接口連接器上提供一個引腳（BUZ，引腳9），該引腳向外部驅動電路提供一個脈寬調制輸出，用于向用戶生成聲音反饋，以指示通電、良好解碼或操作錯誤等狀態。脈寬調制輸出不夠強，無法驅動蜂鳴器，因此需要蜂鳴器驅動電路。
以下蜂鳴器驅動電路僅供參考

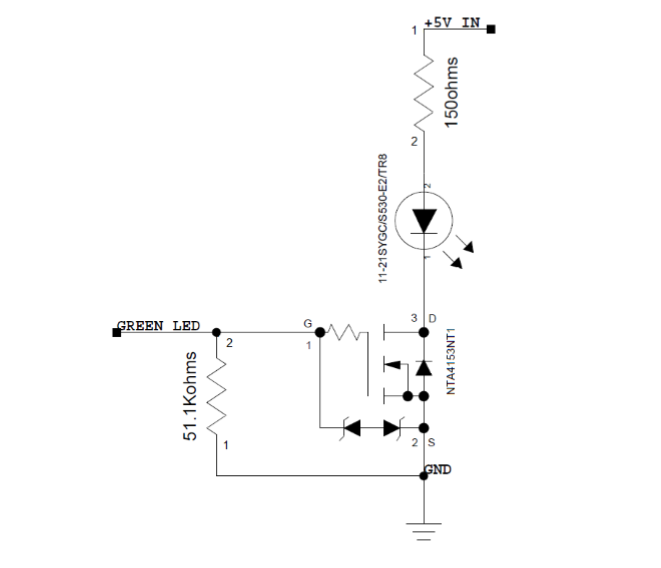

這在主機接口連接器上提供了一個插腳（LED，插腳10），外部驅動電路可使用該插腳驅動LED以指示良不不解碼狀態。當一個不不解碼發生時，來自LED管腳的信號從低電平轉變?yōu)楦唠娖胶偷碗娖浇惶?，然后又回到低電平。該解碼LED輸出強度不足以驅動LED，因此需要一個LED驅動電路。
以下解碼LED驅動電路供參考。
